Những điều cơ bản về hộp số xe nâng hàng ?

Những điều cơ bản về hộp số xe nâng hàng ?

20/05/2022

Xe nâng hàng là thiết bị được ứng dụng rộng rãi trong các ngành công nghiệp, sản xuất với nhiệm vụ nâng hạ và di chuyển hàng hóa. Vì phục vụ trong các ngành đặc thù nên cấu tạo hộp số, nguyên lý hoạt động của xe nâng là điều mà nhiều người thắc mắc và muốn biết. Cùng tham khảo ngay những thông tin trong bài viết dưới đây để hiểu rõ hơn về vấn đề này.

MỤC LỤC

1. Hộp số xe nâng là gì ?

2. Tìm hiểu về cấu tạo của hộp số xe nâng ?

3. Nguyên lý hoạt động của hộp số xe nâng hàng

1. Hộp số xe nâng là gì ?

Hộp số xe nâng là một trong những bộ phận quan trọng thể hiện chất lượng của thiết bị nâng hạ hàng hóa này. Hộp số có vai trò thay đổi tỉ số truyền giữa động cơ và bánh xe nâng, cho phép xe có thể di chuyển với vận tốc cao nhất theo mong muốn của người sử dụng. Hiện nay, xe nâng hàng có 2 dòng hộp số phổ biến là hộp số tự động và hộp số sàng.

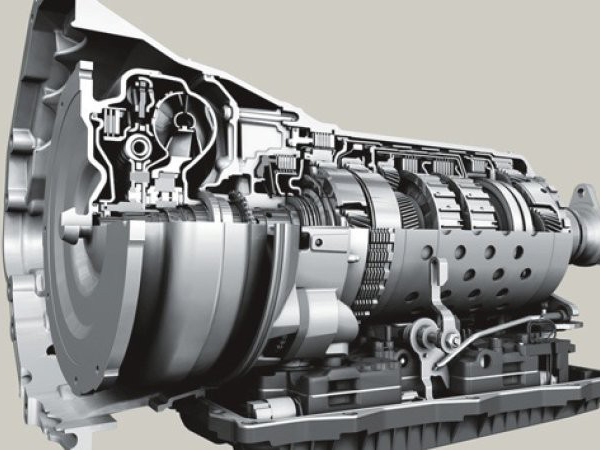

Hộp số xe nâng hàng

Hộp số xe nâng hàng

Hộp số tự động

Có ưu điểm là mang đến sự thoải mái, tiện nghi, dễ sử dụng; được thiết kế khép kín và có độ chính xác cao, giúp giảm chi phí bảo trì; khả năng tăng tốc nhanh chóng. Nhược điểm là khả năng leo dốc kém, chi phí sửa chữa và bảo dưỡng tương đối cao.

Hộp số sàn

Ưu điểm là sự cơ động và khả năng làm việc với công suất lớn tốt; giúp người lái chủ động tại các địa hình có độ dốc cao và nhiều chướng ngại vật; khả năng tăng tốc nhanh chóng. Nhược điểm là yêu cầu người lái phải vận dụng nhiều thao tác tay khi vận hành số sàn, cần có sự nhuần nhuyễn khi đạp chân côn và chân gas, chi phí bảo dưỡng khá cao.

2. Tìm hiểu về cấu tạo của hộp số xe nâng ?

Hộp số xe nâng có cấu tạo gồm 3 bộ phận chính là bộ bánh răng hành tinh, bộ ly hợp thủy lực, bộ điều khiển điện tử – thủy lực. Cụ thể như sau:

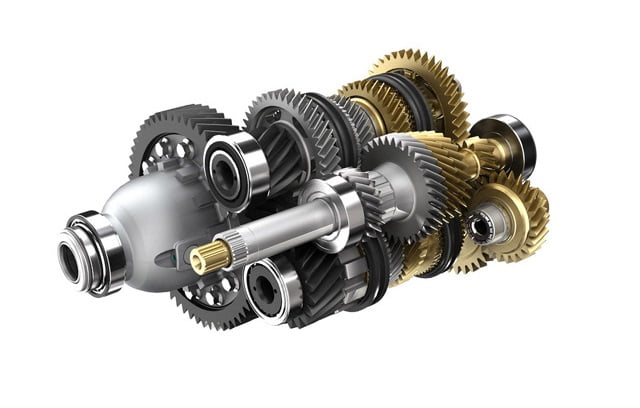

Cấu tạo của hộp số xe nâng

Cấu tạo của hộp số xe nâng

Bộ bánh răng hành tinh

Bao gồm có bánh răng định tinh nằm ở vị trí giữa. Các bánh răng hành tinh nhỏ chạy xung quanh bánh răng định tinh. Các vòng răng được chế tạo thêm rãnh răng ở mặt ngoài, nhằm tạo ra sự ăn khớp với các đĩa ma sát của ly hợp, làm cho đĩa ma sát sẽ chuyển động cùng với vòng răng.

Bộ ly hợp thủy lực

Đây là bộ phận quan trọng trong hộp số xe nâng hàng. Bộ ly hợp thủy lực gồm có đĩa ma sát, tấm ma sát, cụm lò xo, vỏ ly hợp, pít – tông. Trong đó:

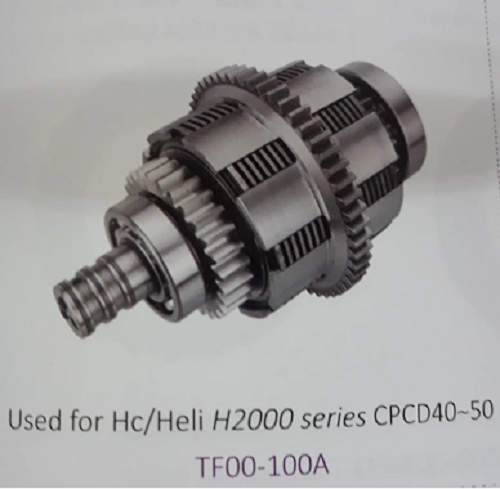

Bộ ly hợp thủy lực

Bộ ly hợp thủy lực

+ Đĩa ma sát và tấm ma sát sẽ được xếp chồng lên nhau. Đĩa ma sát bắt cố định vào vòng răng ngoài thông qua các rãnh răng. Công suất truyền qua bộ BRHT giúp cho vòng răng chuyển động dẫn tới các đĩa ma sát cũng chuyển động theo.

+ Tấm ma sát được xếp trong vỏ ly hợp và được giữ cố định qua chốt chống xoay. Khi đóng ly hợp, áp suất dầu ở khoang đẩy pít – tông thắng lực lò xo dịch sang bên phải. Các đĩa ma sát được dẫn động bởi vòng răng bị hãm lại. Lúc này, vòng răng chính là một bộ phận bị giữ cố định trong bộ BRHT.

Bộ điều khiển điện tử – thuỷ lực

Bộ phận điều khiển điện tử – thủy lực có nhiệm vụ tiếp nhận các các thông tin từ cảm biến, xử lý thông tin và cung cấp dòng điện đến các van điện. Từ thực hiện việc đóng mở đường dầu đến các ly hợp.

3. Nguyên lý hoạt động của hộp số xe nâng hàng

Đầu tiên, mô-men xoắn từ trục khuỷu động cơ truyền đến trục biến mô và được nối với trục của hộp số nhờ vào đóng ly hợp tiến hoặc ly hợp số 5. Tiếp theo, mô men xoắn từ trục vào hộp số được truyền sang trục ra bằng việc lần lượt đóng các ly hợp số từ 1 đến 5. Nghĩa là luôn luôn có 2 ly hợp thủy lực phải được đóng. Bao gồm ly hợp hướng và ly hợp số.

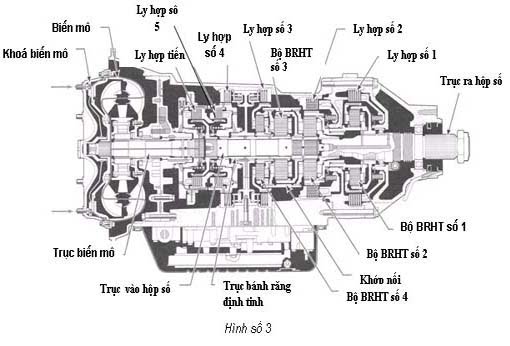

Nguyên lý hoạt động hộp số xe nâng

Nguyên lý hoạt động hộp số xe nâng

Quá trình chuyển sang số 1 sẽ được thực hiện bằng cách đóng ly hợp số tiến và ly hợp số 1. Để chuyển qua số 2, ly hợp tiến sẽ đóng và mô-men xoắn từ trục biến mô đến trục vào hộp số và dẫn động bánh răng định tinh của bộ BRHT số 2. Lúc này, ly hợp số 2 sẽ đóng giữ cố định vòng răng ngoài của bộ BRHT số 2. Quy trình này sẽ được thực hiện tương tự đối với các số 3, 4, 5 chỉ khác ở đường truyền mô men xoắn qua BRHT.

Trên đây là những thông tin về định nghĩa, cấu tạo và nguyên lý hoạt động của hộp số xe nâng. Hy vọng rằng các kiến thức này sẽ giúp các bạn hiểu rõ hơn về thiết bị xe nâng hàng. Nếu còn điều gì thắc mắc hay có nhu cầu về dịch vụ xe nâng hàng hãy liên hệ ngay đến TFV để được hỗ trợ !
